室内 P3 全彩屏
室内 P3 全彩屏

室内 P3 全彩屏

室内 P3 全彩屏
室内 P3 全彩屏
产品描述
产品参数
相关下载

本产品使用 SMD2020 全彩灯珠,灯珠内封装红色、绿色、蓝色芯片各一个。2020 灯珠通过表面贴装技术(SMT)焊接在 PCB 板上。

本产品使用双锁存驱动 IC 芯片和集成的行驱动芯片通过计算机控制;显示视角宽阔,色彩纯正一致协调,亮度稳定均匀,文字、图像、视频清晰。

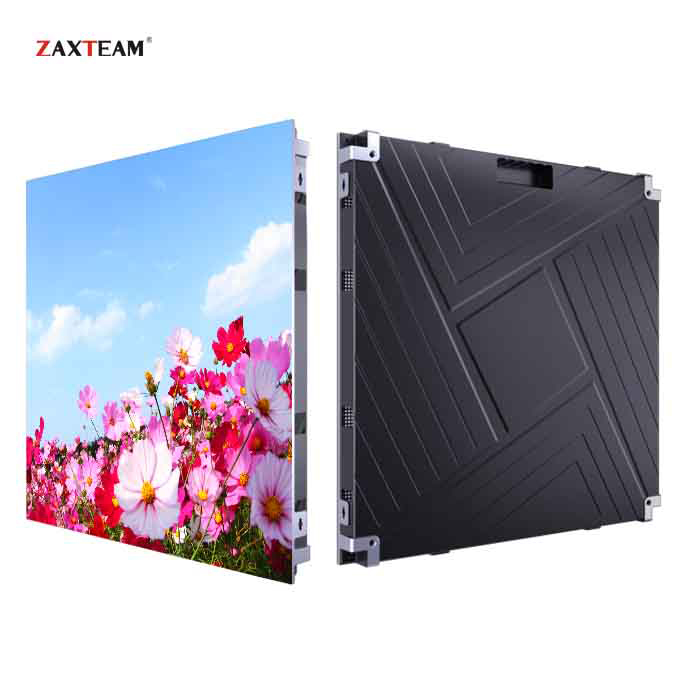

灯珠、芯片贴装在 PCB 板上,形成单元板,再安装在底壳上形成模组。其外型精致美观,坚固耐用。

底壳有用于安装模组的 M4 螺纹孔。可将磁吸磁柱安装在模组上,再装成整屏,或使用螺钉将模组固定在箱体上,再将箱体拼接成整屏。


序号

项目名称

参数及指标

单元模组

1

LED 封装方式

SMD2020 表贴三合一

2

水平视角

H≥160°

3

垂直视角

V≥140°

4

像素组成

1R1G1B

5

点间距

3mm

6

扫描方式

1/32 扫描

7

驱动方式

恒流驱动

8

模组分辨率

64× 64 点

9

模组尺寸

192mm× 192mm× 14mm

10

模组重量

230g±5g

11

模组类型

灯驱合一

12

模组工作电压

4.5V-5V

13

模组平均功率

7W

14

模组最大功率

15W

整屏

1

使用环境

室内

2

白平衡亮度

≥500cd/m2

3

色温

3000-18000K

4

平均功率

204W/m2

5

最大功率

408W/m2

6

亮度均匀性

≥97%

7

色度均匀性

±0.003Cx, Cy 之内

8

像素密度(点/平方米)

111111

9

供电方式

AC200-240V,50/60Hz

10

对地漏电流

≤3.5mA/m2

11

工作环境温度

-20℃~40℃

12

工作环境湿度

10%~60%

13

存储环境温度

-20℃~60℃

14

存储环境湿度

10%~60%

15

换帧频率

60Hz

16

刷新频率

≥1920Hz

17

最佳视距

≥3m

18

信号处理深度

16384

19

灰度/颜色

281 万亿

20

亮度调节方式软件

软件 16 级调节/16 级自动

21

控制方式

与电脑显示屏同步显示

22

无中继有效通讯距离

非屏蔽双绞线最大传送距离 100 米, 多模光纤传输距离可达 500 米, 单模光纤传输距离可达 15 公里

23

计算机操作系统

Windows(XP、 Vista)、 Win7、 Win8、 Win10

24

视频信号

VGA、DVI、RF、S-Video、RGBHV、YUV、YC、COMPOSITION等

25

平均无故障时间

≥10000 小时

26

寿命

≥100000 小时

27

像素失控率

≤1/100000

28

连续失控点

0

29

离散失控点

<0.0001,出厂时为 0

30

稳定性

支持 7*24H 连续工作

31

阻燃( 防火)

PCB 的阻燃等级达到 UL94 V-0 级

32

套件材质

PC+纤

33

衰减率( 工作 3 年)

≤15%
