产品描述
产品参数
相关下载

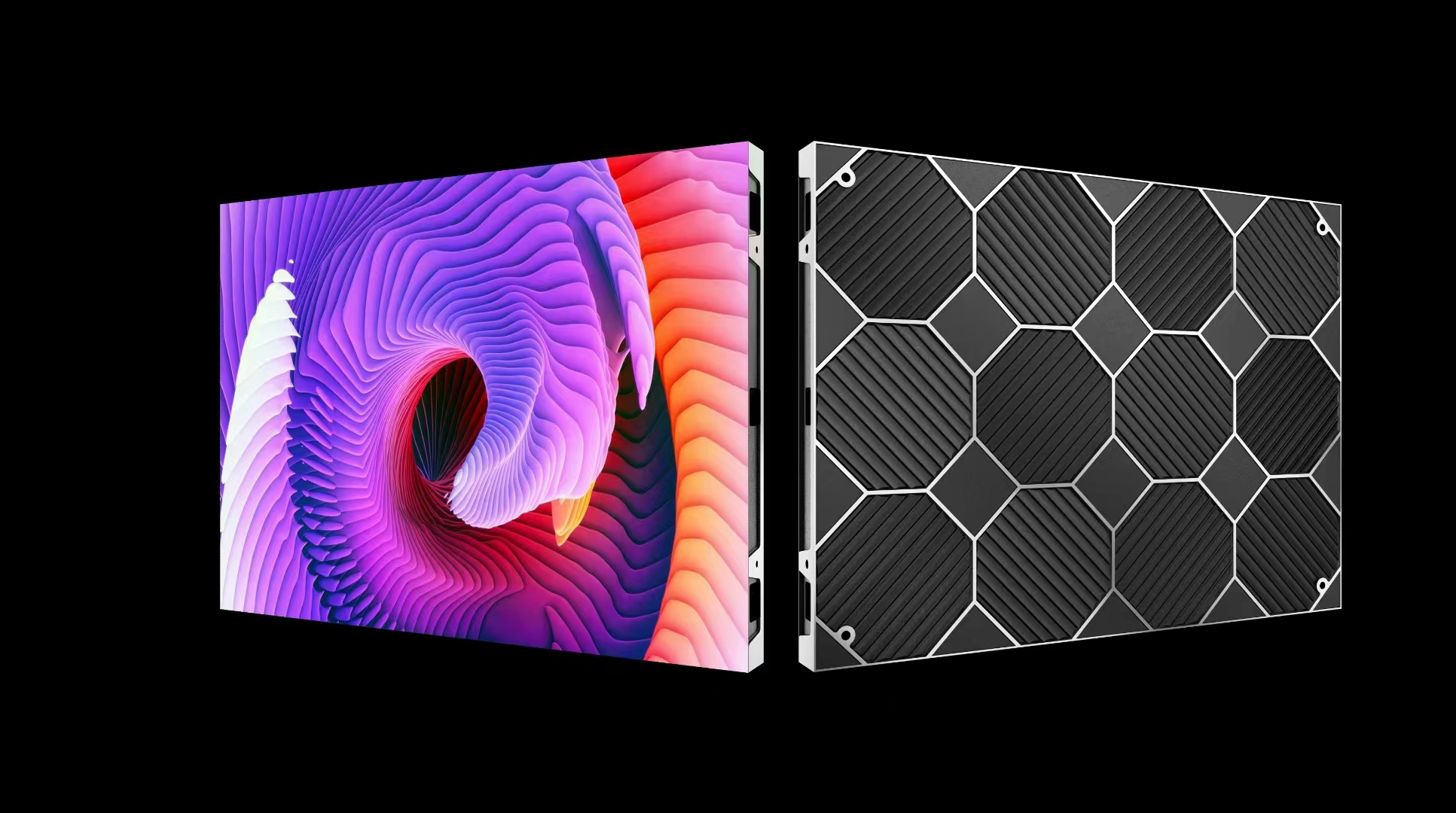

本产品使用 SMD 1010 全彩哑黑灯珠,灯珠内封装红色、绿色、蓝色芯片各一个。1010 灯珠通过表面贴装技术(SMT)焊接在 PCB 板上。

本产品使用 PWM IC 芯片和集成的行驱动芯片通过计算机控制;显示视角宽阔,色彩纯正一致协调,亮度稳定均匀,文字、图像、视频清晰。

灯珠、芯片贴装在 PCB 板上,形成单元板,再安装在底壳上,形成模组。其外型精致美观,坚固耐用。

底壳有用于安装模组的 M4 螺纹孔。可将磁吸磁柱安装在模组上,再装成整屏,或使用特定的磁柱将模组吸附固定在箱体上,再将箱体拼接成整屏。


序号

项目名称

参数及指标

单元模组

1

LED 封装方式

SMD1010 表贴三合一

2

水平视角

H≥160°

3

垂直视角

V≥140°

4

像素组成

1R1G1B

5

点间距

1.25mm

6

扫描方式

1/64 扫描

7

驱动方式

恒流驱动

8

模组分辨率

256× 128 点

9

模组尺寸

320mm× 160mm× 17mm

10

模组重量

477g±5g

11

模组类型

灯驱合一

12

模组工作电压

4.2V-5V

13

模组平均功率

16W

14

模组最大功率

32W

单元箱体

1

模组分布

2× 3 块

2

箱体分辨率

512× 384

3

箱体平均功率

116W

4

箱体最大功率

232W

5

模组均匀性

>95%

6

箱体尺寸

640mm× 480mm× 73mm

7

箱体重量

7.9kg± 0.05kg

8

箱体颜色

黑色

9

平整度

≤0.2mm

10

箱体间缝隙

≤0.1mm</span
